Экранирующие цилиндры

Размеры:

1. Чтобы выбрать размеры и допуски на цилиндры (такие, как диаметр, толщина, размеры и высота цилиндра) см. LBR-T 01/01. В коде заказа укажите размеры, выбранные из LBR-T 01/01.
2. Стандартный внутренний диаметр внешнего цилиндра = DI+S1, другие по запросу.
3. Другие размеры, такие, как L1, L2, L3, Е, по запросу.

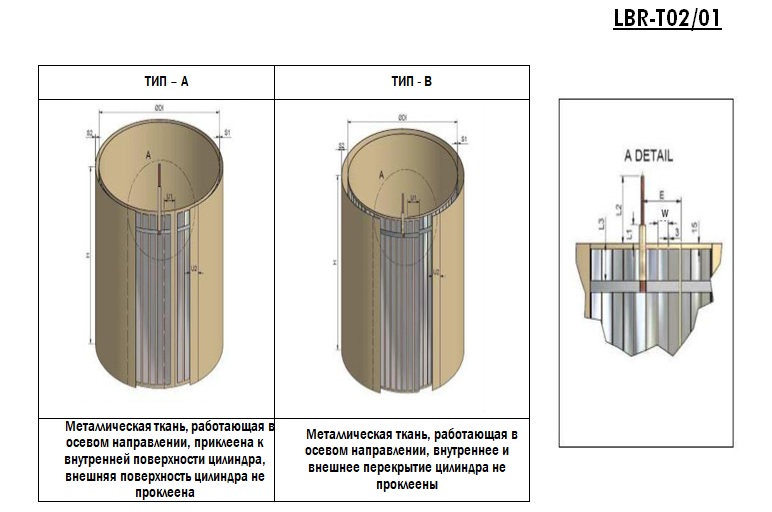

4. Ширина алюминиевых полос 50 либо 25 мм, ширина зазора между алюминиевыми полосами 3 мм. Данные размеры являются стандартными, обозначены на чертеже «АDetail».
5. Соединительная оплётка 12,3х1,5 гибкая медная лента. Если не указано иное, выполняется односторонняя изоляция толщиной не менее 1 мм.
