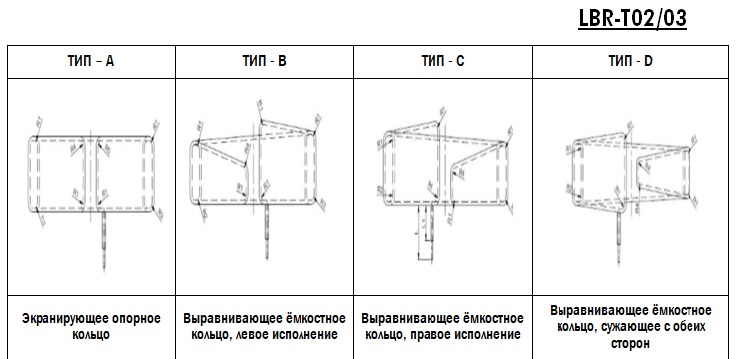

Экранирующие опорные и выравнивающие кольца

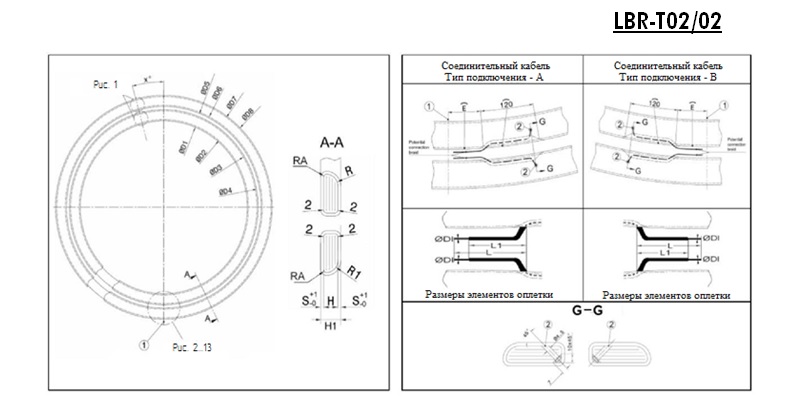

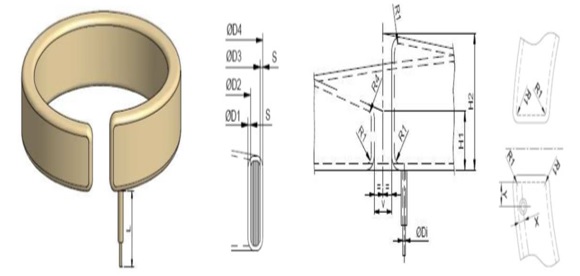

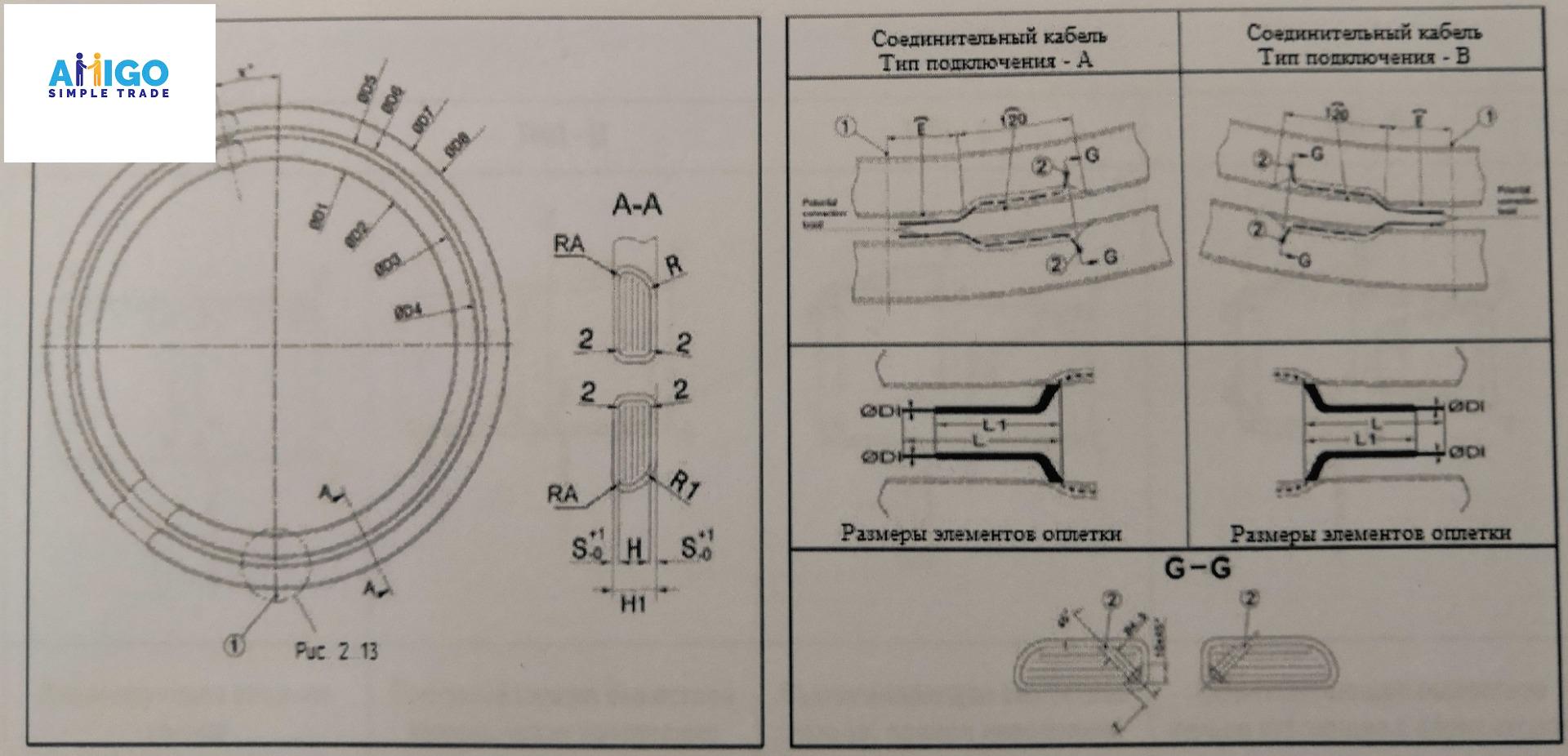

Размеры и допуски:

1. Все размеры выбираются по требованию заказчика за исключением диаметра оплётки.
2. Возможный диаметр оплётки соединительного кабеля (DI) Ø2,4 (2,5 мм²), Ø3 (4 мм²), Ø4 (6 мм²), другие диаметры по запросу.
3. Соединительная оплётка изолирована фитингом из крепированной бумаги без каких-либо зазоров. Стандартная соединительная оплётка длиной 300 мм. Другая длина по запросу.
4. Ёмкостное кольцо может быть KP 20222 или PSP 3052. Пожалуйста, см. страницу LBR-T 01/01, чтобы получить размеры цилиндра (такие, как диаметр, толщина, размеры и высота цилиндра).

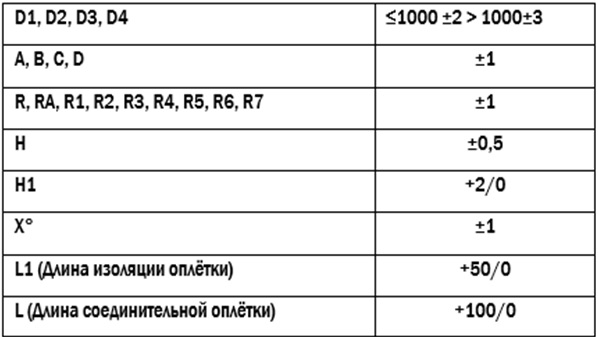

   Таблица допусков:

   D4

   D3

   D2

   D1

   H1

   H2

   S

   R

   V

   L

   L1

   X

   Y

   ± 3

   ± 2

   ± 2

   +4/-2

   ± 2

   ± 2

   ± 1

   ± 1

   ± 2

   0 / +100

   1 / +50

   ± 1,5

   ± 1,5
